Il significato della configurazione della rete di switch industriali è migliorare l'affidabilità della rete, migliorare la tolleranza ai guasti e auto -- capacità di guarigione, ottimizzare le prestazioni e facilitare la gestione dell'espansione, garantendo un funzionamento stabile ed efficiente della rete in un ambiente industriale.

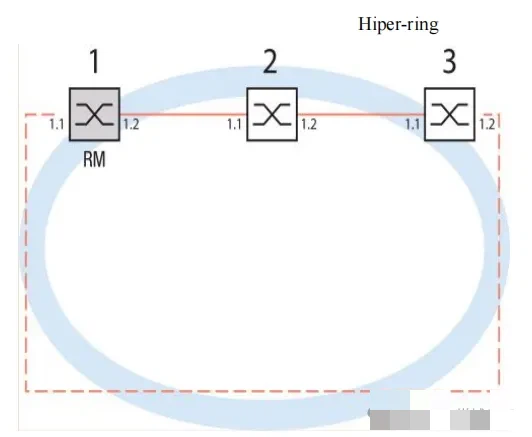

La configurazione della rete Ringring di Hirschmann ha due modi:

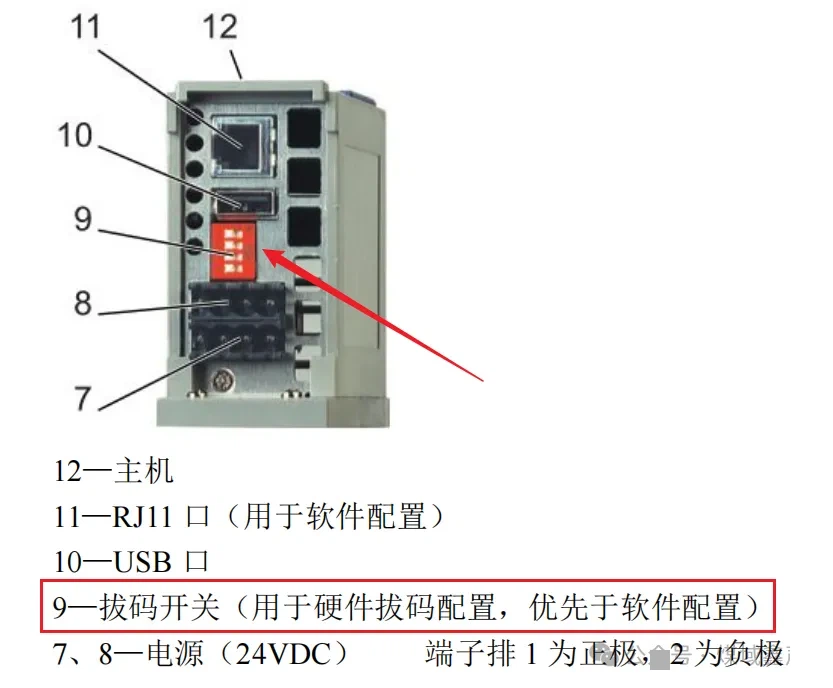

Uno è impostare la rete ad anello mediante interruttore di immersione. L'interruttore DIP viene utilizzato per abilitare le funzioni e i ruoli RM separatamente. Il tuffo fisico ha requisiti rigorosi sul porto. Dopo aver tirato il calo, l'interruttore di rete ad anello può essere interconnesso solo tramite Port1.1 e Port1.2 e non può essere modificato.
Un'altra configurazione morbida, noto anche come configurazione dell'interfaccia Web, è più flessibile e più conveniente per osservare i parametri. Questo articolo spiega principalmente la configurazione dell'interfaccia Web e i seguenti sono casi correlati.
Nota: prima scollegare la rete di switch Ring e trasformare la rete in una struttura del bus per evitare anelli fisici causando tempeste di rete. Imposta tutti gli interruttori di immersione dell'interruttore su ON (DIP a destra). Solo in questo modo la configurazione del software Switch non è in conflitto con la funzione DIP Switch.
Passaggio 1: selezionare la porta fisica come hiper - porta Ring. Puoi scegliere una porta elettrica o una porta ottica per garantire che le porte ad entrambe le estremità negoziano automaticamente e abbiano la stessa velocità.

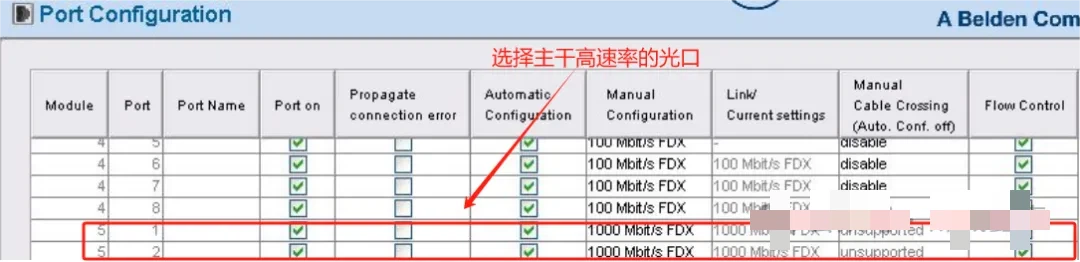

Seleziona la porta della spina dorsale - Speed Optical Port
Passaggio 2: disabilitare il protocollo dell'albero di spanning sulla porta della rete ad anello

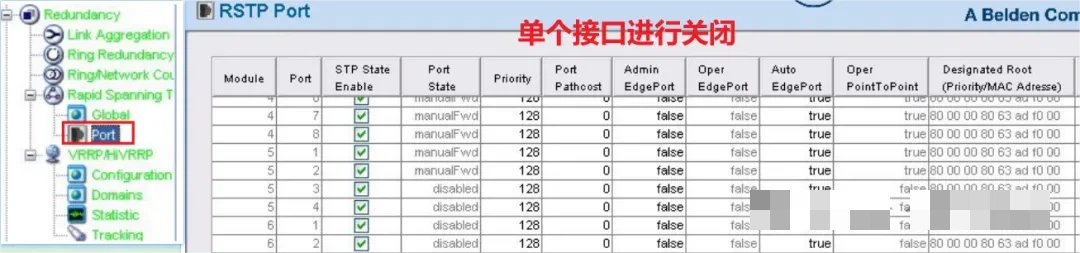

Metodo 1: immettere come mostrato nella figura seguente. Se si specificano le porte 6.1 e 6.2 come porte ad anello, deseleziona l'opzione "Stato STP abilita" per disattivare la funzione STP;
Chiudi una singola interfaccia

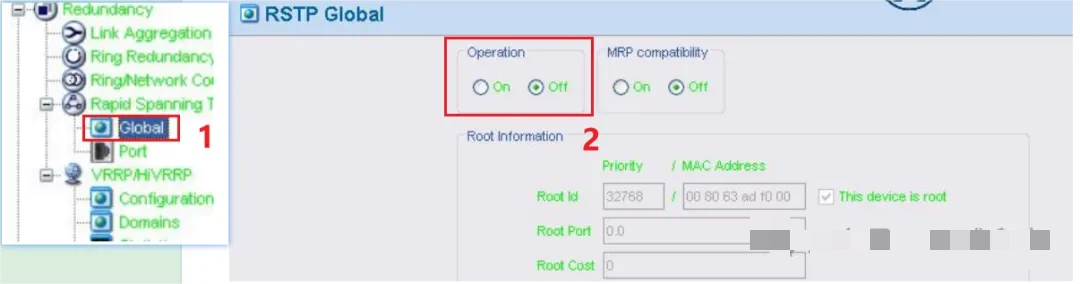

Metodo 2: immettere come mostrato nella figura seguente, selezionare "Off" nel pulsante di opzione "Operation" per disattivare la funzione RSTP dell'intero interruttore; Questo metodo è rischioso (nota, se non esiste una situazione speciale, come il metodo 1 non può disattivare la funzione STP di una singola porta, quindi scegliere di disattivarlo a livello globale)

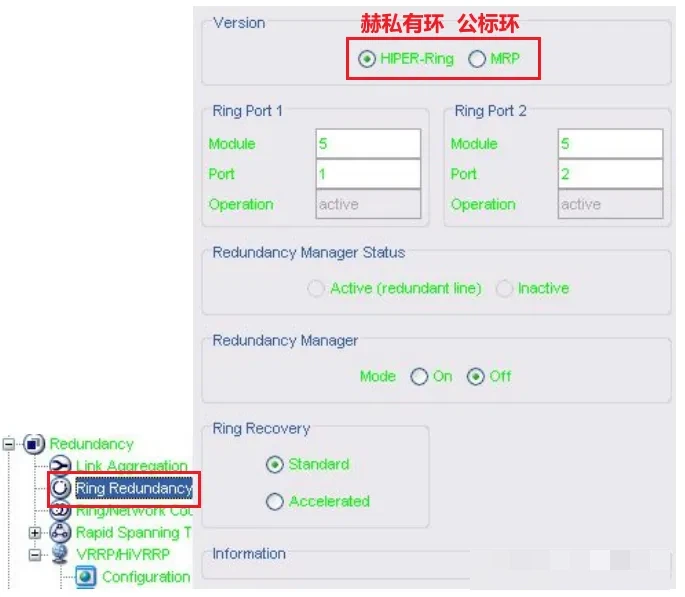

Passaggio 3: Configura Hiper - Funzione Ring
Versione: selezionare la versione del protocollo di rete Ring. Qui, seleziona Hiper - Ring.
Hiper - Ring: Hirshcmann Private Ring
MRP: anello standard maschile
Porta 1 e Ring Port2: selezionare o immettere il numero di porta da impostare come porta Ring.
Modulo: il modulo in cui si trova la porta della rete ad anello (il modulo integrato è 1 e il modulo modulare viene calcolato in base allo slot, da sinistra a destra, a partire da 1)
Porta: porta di rete ad anello
Funzionamento: visualizzare lo stato della porta della rete ad anello
Attivo: indica che la porta della rete Ring è attivata, la porta è aperta o online
Inattivo: indica che la porta della rete Ring non è online o disabilitata
Ring Manager Stato: stato di ridondanza (visualizzato solo su Ridondancy Manager, non - RM non visualizza le informazioni sullo stato)
Attivo: indica che la linea ridondante della rete ad anello è attivata e una linea o un dispositivo nella rete ad anello non riesce[Faglia - meccanismo ad anello abilitato]
Inattivo: indica che la rete ad anello funziona normalmente, non si sono verificati guasti e la linea ridondante è nello stato di standby[stato normale]
Ring Manager: imposta RM. Una rete ad anello può avere un solo gestore Ring, che viene utilizzato per inviare e ricevere frame di informazioni sul rilevamento della rete Ring.
ON: Seleziona questa opzione per utilizzare l'interruttore attualmente configurato come gestore di ridondanza dell'anello
OFF: selezionare questa opzione per utilizzare l'interruttore attualmente configurato come interruttore generale nella rete Ring.
