Le seconde tecnologie di ridondanza di livello - risolte nella rete includono Ring e STP MRP, compresa la tecnologia di accoppiamento, nonché le terze tecnologie di ridondanza di livello - come Active - routing standby e condivisione del carico.
Nei sistemi di automazione industriale, la progettazione ridondante viene spesso utilizzata per migliorare l'affidabilità e la disponibilità del sistema. La configurazione mostrata nella figura è una tipica configurazione ridondante, in cui:
• Il modulo principale è responsabile della normale operazione e dell'elaborazione dei dati.
• Il modulo di backup sincronizza i dati con il modulo primario attraverso la porta di accoppiamento del partner ed è in stato di standby.
• Quando il modulo principale fallisce, il modulo di backup assumerà il lavoro attraverso un meccanismo di commutazione rapida per garantire il funzionamento continuo del sistema. Questo design può ridurre i tempi di inattività causati da un guasto delle apparecchiature e migliorare la stabilità e l'affidabilità dell'intero sistema.
!!!Avviso!!!
Il meccanismo di ridondanza di Hirschmann Layer 2 richiede la conferma che la configurazione ridondante è stata completata prima che la linea ridondante sia collegata.
Prima di configurare l'accoppiamento, disabilitare il protocollo RSTP dell'interruttore di rete ad anello.
La porta auto - lo stato di adattamento dell'accoppiamento dovrebbe essere attivato
Se la VLAN è divisa, assicurarsi che la porta di accoppiamento sia la porta Cascade VLAN con ID 1
Le funzioni RM non devono essere utilizzate sulla stessa macchina delle funzioni di accoppiamento

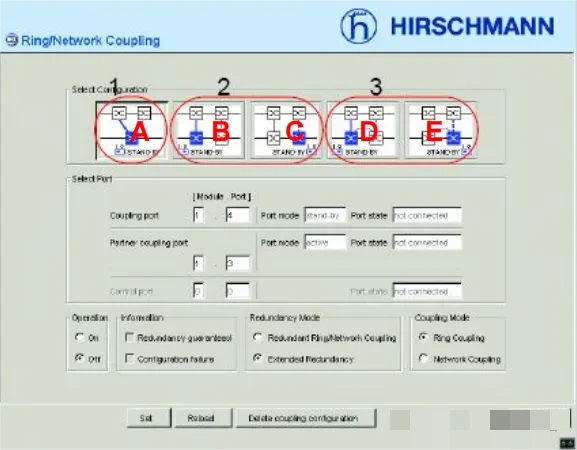

Gli switch Hirschmann hanno tre modalità di connessione di accoppiamento e questo articolo discute principalmente ABC.
1 accoppiamento a macchina singola-A
2. Dual - Accoppiamento della macchina-BC
3 Double - Clicca accoppiamento con la riga di controllo-DE

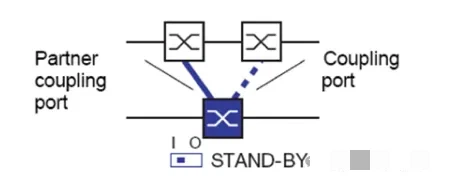

Funzione di standby: indica che il modulo è nello stato di standby. Sincronizza i dati con il modulo principale, ma non partecipa al funzionamento in circostanze normali. Quando il modulo principale fallisce, il modulo di standby passerà allo stato di lavoro e assumerà le funzioni del modulo principale.

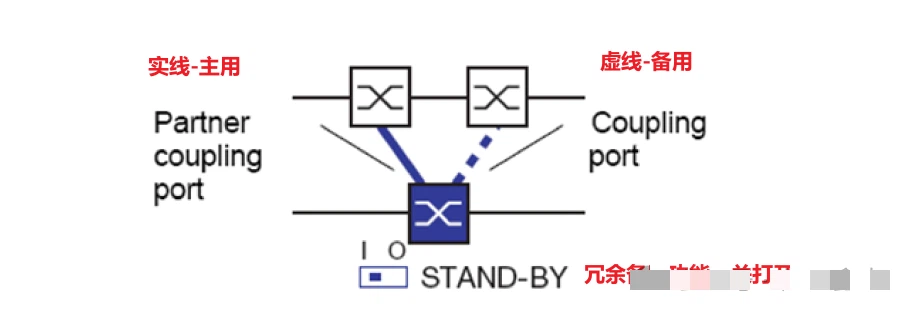

Linea solida--: Main
Linea tratteggiata - - - -: riserva
L'interruttore di funzione di backup ridondante è acceso
Macchina singolaAccoppiamentoImpostazioni
Cassa a macchina singola
Diagramma topologia attivo/standby link
Linea solida--: collegamento principale
Riga tratteggiata - - - -: link di backup

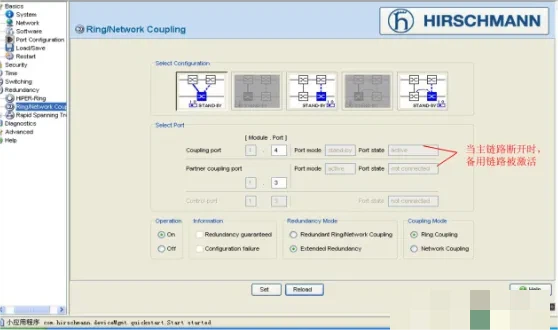

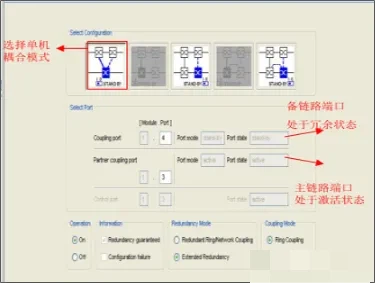

1. Seleziona la modalità di accoppiamento della macchina -, la porta di collegamento di backup è in stato ridondante e la porta di collegamento principale è in stato attivo
2. Quando il collegamento primario viene disconnesso, il collegamento di backup viene attivato
Modalità porta: display lo stato di impostazione della porta
Stato della porta: display lo stato corrente della porta
Informazioni
Ridondanza garantita:Il collegamento principale è disconnesso e la connessione ridondante ha effetto
Errore di configurazione:La configurazione è incompleta o contiene errori
Accoppiamento ad anello per l'accoppiamento della rete ad anello
L'accoppiamento di rete viene utilizzato per l'accoppiamento della rete bus
Esteso è esteso la ridondanza del collegamento
Dual - macchinaAccoppiamentoImpostazioni
Custodia di accoppiamento a doppia macchina
Diagramma topologia attivo/standby link
Linea solida--: collegamento principale
Riga tratteggiata - - - -: link di backup
1. Selezionare la configurazione:Seleziona la modalità di accoppiamento della macchina Dual - con Stand by Imposta su 1
Seleziona la porta
La porta di accoppiamento è la porta 5.
Indirizzo IP:Questo è l'indirizzo IP dell'interruttore collegato al collegamento principale
Informazioni
Ridondanza garantita:Quando uno dei collegamenti di accoppiamento all'interruttore fallisce, il collegamento ridondante assumerà il suo ruolo e la sua funzione.
Errore di configurazione:Se la configurazione è completa
Modalità di ridondanza
Accoppiamento Ringnetwork ridondante:Solo uno dei collegamenti primari e di backup è in stato attivo ed entrambi non sono attivi allo stesso tempo.
Ridondanza estesa:Quando si verifica un problema con la connessione tra gli switch, i collegamenti primari e di backup saranno attivi contemporaneamente.
2. Selezionare Configurazione: selezionare la modalità di accoppiamento della macchina Dual - con stand by set su 0
Seleziona la porta:
La porta di accoppiamento è la porta 6.
Indirizzo IP: questo è l'indirizzo IP dell'interruttore connesso al collegamento principale
Stato normale
Switch collegato al collegamento principale
Seleziona la porta
Porta di accoppiamento:
Modalità porta/stato della porta: la porta collegata al collegamento principale è nello stato attivo
Porta di accoppiamento partner:
Modalità porta/stato della porta: la porta collegata al collegamento di backup è nello stand - per stato.
Informazioni
Ridondanza garantita: controllando la parte anteriore significa che il collegamento di backup svolgerà un ruolo di accoppiamento quando la connessione del collegamento principale fallisce.
Switch collegato al collegamento di backup
Seleziona la porta
Porta di accoppiamento:
Modalità porta/stato della porta: la porta collegata al collegamento di backup è nello stand - per stato.
Porta di accoppiamento partner:
Modalità porta/stato della porta: la porta collegata al collegamento principale è nello stato attivo
Scollegare i test
Switch collegato al collegamento principale
Seleziona la porta
Porta di accoppiamento:
Modalità porta/stato della porta: la connessione tra il collegamento principale e la porta accoppiata è stata disconnessa.
Porta di accoppiamento partner:
Modalità porta/stato della porta: il collegamento di backup è attivato e lo stato è attivo
Switch collegato al collegamento di backup
Seleziona la porta
Porta di accoppiamento:
Modalità porta/stato della porta: il collegamento di backup è attivato e lo stato è attivo
Porta di accoppiamento partner:
Modalità porta/stato della porta: la connessione tra il collegamento principale e la porta accoppiata è stata disconnessa.
