WEIDMULLER TRP 24VDC 1CO 2618000000

Versione

Termeries, Modulo di relè, Numero di contatti: 1, CO Contatto Agni, Tensione di controllo nominale: 24 V CC ± 20 %, corrente continua: 6 A, Push In, Pulsante Test disponibile: NO

Ordine n.

2618000000

Tipo

TRP 24 V CC 1CO

Gtin (Ean)

4050118670837

Qtà.

10 articoli

Profondità

87,8 mm

Profondità (pollici)

3,457 pollici

Altezza

89,4 mm

Altezza (pollici)

3,52 pollici

Larghezza

6,4 mm

Larghezza (pollici)

0. 252 pollici

Peso netto

28.2 g

Temperatura di conservazione

-40 grado ... 85 gradi

Temperatura operativa

-40 grado ... 60 gradi

Umidità

5-95% umidità relativa, tu=40 grado, senza condensa

Stato di conformità ROHS

Conforme all'esenzione

Exenzione ROHS (se applicabile/noto)

7a, 7CI

Raggiungere svhc

Piombo 7439-92-1

PICCIOLA

9e2cbc 49-76 d 9-4611- b8ec -5 b4f549a 0 aa9

Temperatura ambiente (operativa), max.

60 gradi

Connessione AWG di sezione trasversale, min.

AWG 26

Connessione AWG di sezione trasversale, max.

AWG 14

Tipo di conduttore

Conduttore di rame rigido
Conduttore di rame flessibile

Livello di gravità dell'inquinamento

2

Tensione di controllo nominale

24 V CC ± 20 %

Corrente nominale DC

11,5 Ma

Punteggio di potenza

280 MW

Indicatore di stato

LED verde

Circuito protettivo

Diodo a ruota libera
Protezione della polarità inversa

Tensione della bobina del relè di sostituzione che devia dalla tensione di controllo nominata

NO

Tensione della bobina del relè di sostituzione

24 V CC

Tensione di commutazione valutata

250 V Ac

Corrente continua

6 A

Max. Frequenza di commutazione al carico nominale

0. 1 Hz

Max. Tensione di commutazione, AC

250 V

Max. Tensione di commutazione, DC

250 V

Min. Sfruttamento della potenza

1 mA @ 24 v
10 mA @ 12 V
100 mA @ 5 V

Corrente innovativa

20 a / 20 ms

Capacità di commutazione AC (resistenti), max.

1500 Va

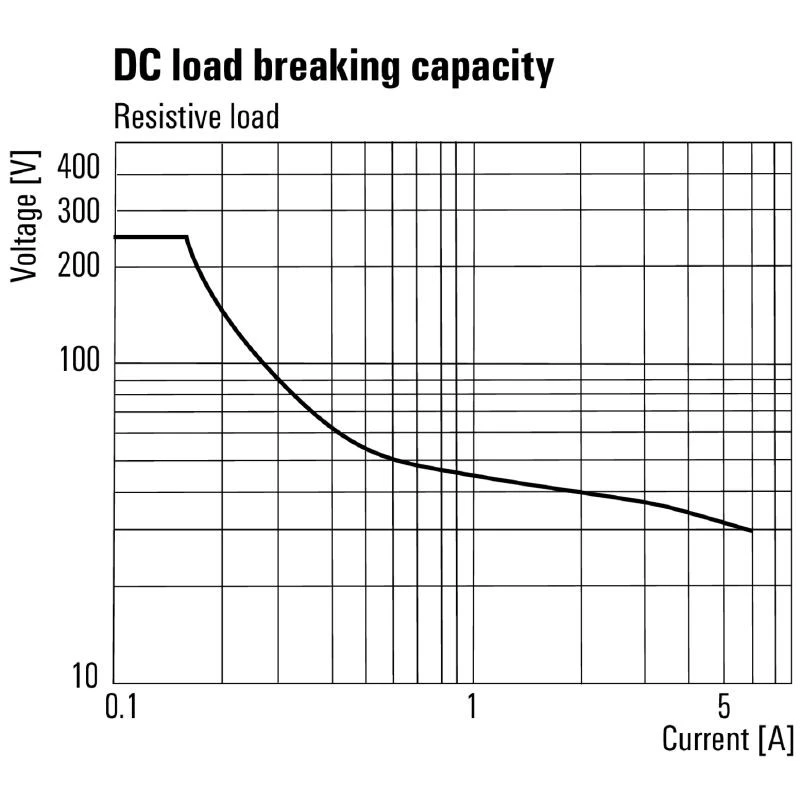

Capacità di commutazione CC (resistenti), max.

144 W @ 24 V

Ritardo di accensione

Meno o uguale a 6 ms

Ritardo di spegnimento

Meno o uguale a 16 ms

Tipo di contatto

1 CO Contatto (Agni)

Vita di servizio meccanica

5 x 106 Cicli di commutazione

Altitudine operativa

Meno o uguale a 2000 m
sul livello del mare

Sbarra

TS 35

Pulsante di prova disponibile

NO

Indicatore di posizione dell'interruttore meccanico

NO

Colore

nero

Componente di valutazione dell'innesto UL94

Componente: alloggio

UL94 Infiammabilità Valutazione: V -0

Componente: clip di mantenimento

UL94 Infiammabilità Valutazione: V -0

Componente: Pusher

UL94 Infiammabilità Valutazione: V -0

Tensione nominale

300 V

Gravità dell'inquinamento

2

Categoria di tensione di sovratensione

Iii

Distanze di spazio e scricchiolio per il lato di controllo - lato carico

Maggiore o uguale a 6 mm

Resistenza dielettrica per il lato di controllo - lato carico

2.5 Kveff

Tipo di isolamento all'ingresso e all'output

isolamento rinforzato

Resistenza dielettrica del contatto aperto

1 kveff / 1 min

Resistenza dielettrica al binario di montaggio

4 kveff / 1 min.

L'impulso resiste alla tensione

6 kV (1,2/50 µs)

Grado di protezione

Grado di protezione IP20

Certificato n. (DNV)

TAA00001E5

Certificato n. (Culus)

E141197

Metodo di collegamento del filo

Spingere dentro

Lunghezza di stripping, connessione nominale

9 millimetro

Gamma di serraggio, connessione nominale

1,5 mm²

Range di serraggio, min.

0. 14 mm²

Range di serraggio, max.

2,5 mm²

Sezione trasversale di collegamento del filo AWG, min.

AWG 26

Sezione trasversale di collegamento del filo AWG, max.

AWG 14

Sezione trasversale del filo, solido, min.

0. 14 mm²

Sezione trasversale del filo, solido, max.

1,5 mm²

Sezione trasversale del filo, solido, min. (AWG)

AWG 26

Sezione trasversale del filo, solido, max. (AWG)

AWG 16

Sezione trasversale di connessione del filo, finemente incagliato, min.

0. 14 mm²

Sezione trasversale di collegamento del filo, finemente incagliato, max.

2,5 mm²

Sezione trasversale in filo, finemente a treni, min. (AWG)

AWG 26

Sezione trasversale del filo, finemente a treni, max. (AWG)

AWG 14

Sezione trasversale di collegamento del filo, finemente a tremori con le porri di ghiottone Din 46228/4, min.

0. 14 mm²

Sezione trasversale di collegamento del filo, finemente bloccato con ferruli di fascino DIN 46228/4, max.

1,5 mm²

Conduttore di sezione trasversale, flessibile, aeh (din 46228-1), min.

0. 14 mm²

Conduttore di sezione trasversale, flessibile, aeh (din 46228-1), max.

1,5 mm²

Dimensione della lama

{{0}}. 4 x 2,0 mm
