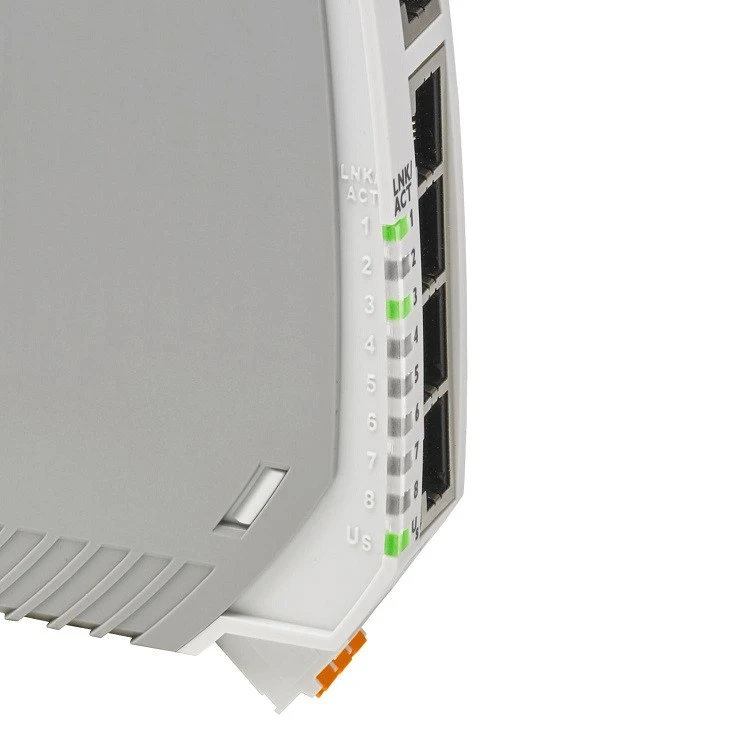

Phoenix Contact FL Interruttore 1016N Interruttore Ethernet industriale 1085255

Introduzione

Phoenix Contact Switch FL 1016N Switch Ethernet stretto con 16 porte RJ45, 10/100 Mbps su tutte le porte, il rilevamento automatico della velocità di trasmissione dei dati automatizzati.

Caratteristiche del prodotto

Messaggi di qualità del servizio (QoS).
Indicazioni diagnostiche locali con LED • Filtro PTCP Profinet per connessione affidabile su reti Profinet • Porte RJ45 Abilita velocità di trasmissione di 10/100 Mbps
Miglioramento della priorità del traffico del protocollo di automazione
Ethernet ad alta efficienza energetica conforme a IEEE 802.3az; Condivisione dei dati in tempo reale tramite Profinet Conformance Classe A; e installazione e configurazione più facili grazie al rilevamento automatico della negoziazione e del autocross.

Dati tecnici

Dimensioni

Larghezza	40 millimetro
Altezza	140,4 mm
Profondità	92,4 mm

Note

Restrizione di utilizzo

Nota EMC

EMC: prodotto di classe A, vedi la dichiarazione del produttore nell'area di download

Specifiche materiali

Materiale abitativo

Fibra di policarbonato rinforzata

Montaggio

Tipo di montaggio

Montaggio della rotaia DIN

Interfacce

Ethernet (RJ45)

Numero di interfacce	16
Metodo di connessione	RJ45
Nota sul metodo di connessione	Negoziazione automatica e autocross
Velocità di trasmissione	10/100 Mbps
Fisica della trasmissione	Ethernet in RJ45 Twisted Pair
Lunghezza della trasmissione	100 m (per segmento)
LED del segnale	Ricezione dei dati, stato del collegamento
N. di canali	16 (porte RJ45)

Proprietà del prodotto

Tipo di prodotto	Interruttore
Famiglia di prodotti	Interruttore non gestito 1000
Mttf	63,7 anni (mil-hdbk -217 F Standard, temperatura 25 gradi, ciclo operativo 100%)
	729 anni (standard SN 29500, temperatura 25 gradi, ciclo operativo 21%)
	639 anni (standard di Telcordia, temperatura di 25 gradi, 21% di ciclo operativo (5 giorni alla settimana, 8 ore al giorno))

Funzioni di cambio

Funzioni di base	Interruttore non gestito
	Autonegoziazione
	Store e modalità di commutazione in avanti
Classe di conformità Profinet	Classe di conformità a

Tabella degli indirizzi MAC	8k
Stato e indicatori diagnostici	LED: US, link e attività per porta
Funzioni aggiuntive	100 Base-TX/100Base-FX (IEEE 802.3U)
	Prioritizzazione della qualità del servizio (QoS) (IEEE 802.1p)
	Ethernet ad alta efficienza energetica (IEEE 802.3az)
	10Base-T (IEEE 802.3)

Funzioni di sicurezza

Funzioni di base	Interruttore non gestito
	Autonegoziazione
	Store e modalità di commutazione in avanti

Proprietà elettriche

Dissipazione della potenza massima per condizione nominale	2,394 W (a 24 V DC)
Mezzo di trasmissione	Rame

Fornitura

Tensione di alimentazione (DC)	24 V
Tensione di alimentazione (AC)	24 V CA (50/60 Hz)
Gamma di tensione di alimentazione	9 V DC ... 32 V DC
Gamma di tensione di alimentazione	18 V AC ... 30 V AC (50/60 Hz)
Collegamento dell'alimentazione	Via Combicon, max. Conduttore Cross Sezione 2,5 mm²
Ondulazione residua	3.6 VPP (all'interno dell'intervallo di tensione consentito)
Max. Consumo attuale	266 MA (a 9 V DC)
Consumo attuale tipico	68 Ma (a 24 V DC)

Dati di connessione

Tecnologia di connessione

Nome della connessione	Alimentazione elettrica
Collegabile	SÌ

Alimentazione elettrica

Metodo di connessione	Connessione a molla push-in
Sezione trasversale del conduttore, rigido	0. 2 mm² 2,5 mm²
Sezione trasversale del conduttore, flessibile	0. 2 mm² 2,5 mm²
Sezione trasversale del conduttore AWG	24 ... 12
Sezione trasversale del conduttore, flessibile, con ferrule, con manica di plastica	0. 25 mm² 2,5 mm²
Sezione trasversale del conduttore flessibile, con ferrule senza manica di plastica	0. 25 mm² 2,5 mm²
Lunghezza di stripping	10 millimetro

Condizioni ambientali e di vita reale

Condizioni ambientali

Grado di protezione	Grado di protezione IP30
Temperatura ambiente (operazione)	-10 grado ... 60 gradi

Temperatura ambiente (stoccaggio/trasporto)	-40 grado ... 85 gradi
Altitudine	2000 m (massimo)
Umidità ammissibile (operazione)	5 % ... 95 % (non condensante)
Umidità ammissibile (stoccaggio/trasporto)	5 % ... 95 % (non condensante)
Shock (operazione)	30g (en 60068-2-27)
Vibrazione (operazione)	in acc. con IEC 60068-2-6: 5G, 150 Hz
Pressione dell'aria (operazione)	79 kPa ... 108 kPa fino a 2000 m al di sopra del livello medio del mare (senza derante)
Pressione dell'aria (stoccaggio/trasporto)	79 kPa ... 108 kPa fino a 2000 m al di sopra del livello medio del mare (senza derante)

Approvazioni

Conformità/approvazioni

Conformità

COMPLITENTE CE

UL, USA / Canada

Ul 61010-1, ul 61010-2-201

Classe I, div. 2, gruppi A, B, C, D, T4 Classe I, Zona 2, Gruppo IIC, T4

FCC

Titolo 47 Parte 15 Sottoparte B: Classe A 2018

Dati EMC

Conformità con le direttive EMC	En 61000-6-2 en 61000-4-2 (esd) criterio b
	En 61000-6-2 en 61000-4-3 (campi elettromagnetici) Criterio a
	En 61000-6-2 en 61000-4-4 (eft burst) Criterion a
	En 61000-6-2 en 61000-4-5 (Surge) Criterion B
	En 61000-6-2 en 61000-4-6 (linea di immunità al rumore della linea) a
	En 61000-6-2 en 61000-4-8 (campi elettromagnetici) Criterio a
	En 61000-6-2 classe A
Immunità al rumore	En 61000-6-2: 2005
Compatibilità elettromagnetica	Conformance con la direttiva EMC 2014/30/UE
Emissione di rumore	En 61000-6-4: 2007 + a1: 2011
