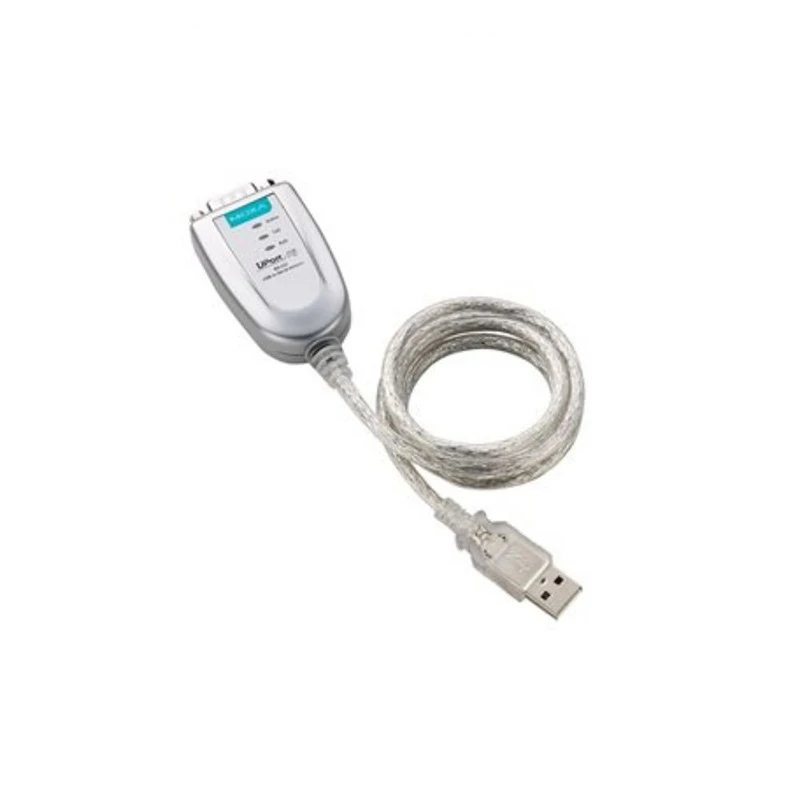

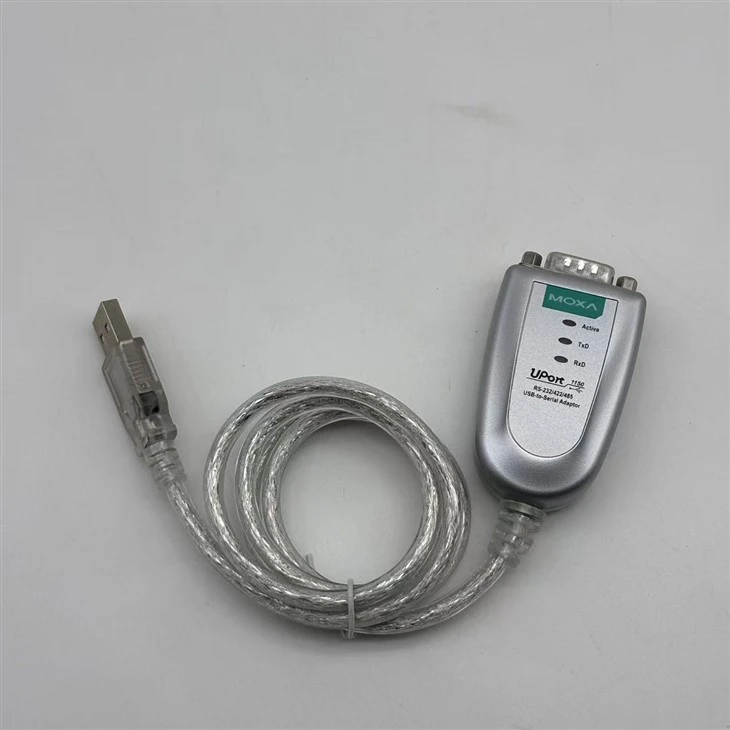

MOXA UPORT 1150 RS -232/422/485 USB-to-Serial Converter
Introduzione del prodotto
La serie Moxa Uport 1100 di convertitori da USB-SERIAL è l'accessorio perfetto per laptop o workstation che non hanno una porta seriale. Sono essenziali per gli ingegneri che devono collegare vari dispositivi seriali nel campo o che hanno bisogno di convertitori di interfaccia separati per dispositivi senza una porta COM standard o un connettore DB9.
La serie Moxa Uport 1100 si converte da USB a RS -232/422/485. Tutti i prodotti sono compatibili con dispositivi seriali legacy e possono essere utilizzati per la strumentazione e le applicazioni del punto vendita.
Specifiche del prodotto
Caratteristiche e vantaggi
● Trasferimento rapido dei dati con una velocità massima di baud di 921,6 kbps con driver per Windows, MacOS, Linux e WINCE

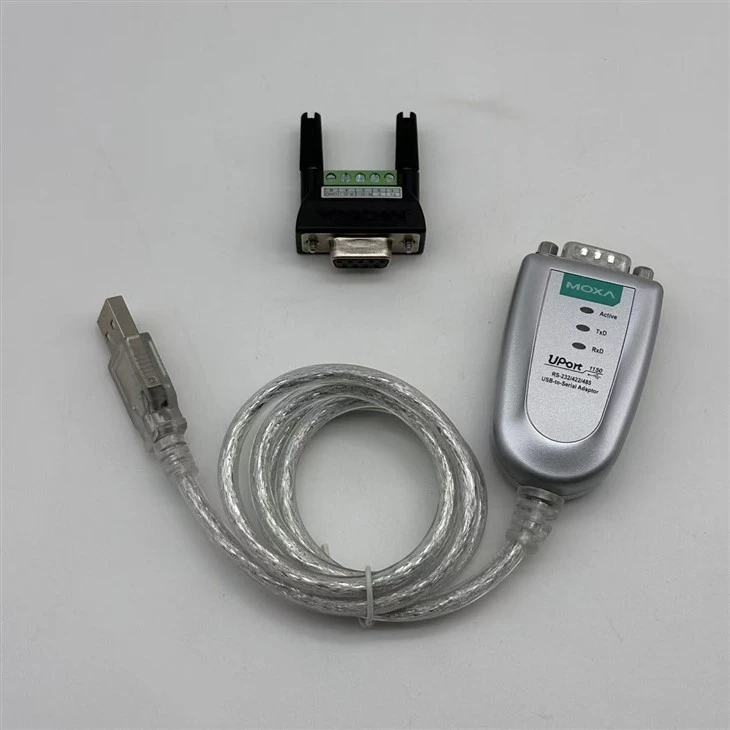

Per un semplice cablaggio, un adattatore da femmina da femmina a terminale
● LED per indicare l'attività USB e TXD/RXD
● Protezione da isolamento 2KV (su modelli 'V')
USBInterfaccia
|
Velocità |
12 Mbps |
|
Connettore USB |
Uport 1110/1130/1130i/1150: USB Tipo A Uport 1150i: USB Tipo B |
|
Standard USB |
USB 1. 0/1.1 conforme, USB 2. 0 compatibile |
SerialeInterfaccia
|
No. di porti |
1 |
|
Connettore |
DB9 maschio |
|
Velocità di trasmissione |
50 bps a 921,6 kbps |
|
Bit di dati |
5, 6, 7, 8 |
|
Fermare i pezzi |
1,1.5, 2 |
|
Parità |
Nessuno, pari, spazio, marchio |
|
Controllo del flusso |
Nessuno, RTS/CTS, XON/XOFF |
|
Isolamento |
Uport 1130i/1150i: 2kv |
|
Standard seriali |
Uport 1110: RS -232 Uport 1130/1130i: rs -422, rs -485 Uport 1150/1150i: rs -232, rs -422, rs -485 |
Segnali seriali
|
RS -232 |
TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND |
|
RS -422 |
TX+, TX-, RX+, RX-, GND |
|
RS -485-4 w |
TX+, TX-, RX+, RX-, GND |
|
RS -485-2 w |
Dati+, dati-, GND |
Parametri di potenza
|
Tensione di ingresso |
5 V CC |
|
Corrente di input |
Uport 1110: 30 Ma Uport 1130: 60 Ma Uport 1130i: 65 Ma Uport 1150: 77 MA Uport 1150i: 260 Ma |
Caratteristiche fisiche
|
Alloggio |
UPORT 1110/1130/1130i/1150: ABS + policarbonato Uport 1150i: metallo |
|
Dimensioni |
UPORT 1110/1130/1130i/1150: 37,5 x 2 0. 5 x 60 mm (1,48 x 0,81 x 2,36 in) Uport 1150i: 52 x 8 0 x 22 mm (2,05 x 3,15 x 0,87 in) |
|
Peso |
Uport 111 0/1130/1130i/1150: 65G (0,14 lb) Uport 115 0 i: 75G (0.16lb) |
Limiti ambientali
|
Temperatura operativa |
0 a 55 gradi (da 32 a 131 gradi F) |
|
Temperatura di conservazione (pacchetto incluso) |
-20 a 70 gradi (-4 a 158 gradi f) |
|
Umidità relativa ambientale |
Da 5 a 95% (non condensante) |
MoxaUport1150Modelli disponibili
|
Nome modello |
Interfaccia USB |
Standard seriali |
N. di porte seriali |
Isolamento |
Materiale abitativo |
Temp operativa. |
|
UPORT 1110 |
USB 1.1 |
RS -232 |
1 |
- |
ABS PC |
0 a 55 gradi |
|
Uport 1130 |
USB 1.1 |
RS -422/485 |
1 |
- |
ABS PC |
0 a 55 gradi |
|
Uport 1130i |
USB 1.1 |
RS -422/485 |
1 |
2kv |
ABS PC |
0 a 55 gradi |
|
Uport 1150 |
USB 1.1 |
RS -232/422/485 |
1 |
- |
ABS PC |
0 a 55 gradi |
|
Uport 1150i |
USB 1.1 |
RS -232/422/485 |
1 |
2kv |
Metallo |
0 a 55 gradi |
